Držáky na hrazdě z PETG tříosé - 2 hlavy

Popis zboží:

Držák pro soustavu laserů s volitelným průměrem hlavice. Držák je vyroben z pevného PETG plastu (volitelných barev) moderní tiskovou metodou 3D tisku. Z PET se vyrábí například plastové lahve. Tento materiál je recyklovatelný. Hrazda je vyrobena z kruhové AL tyče 20mm (EN AW-6082 T6). Není eloxovaná.

Hrazda je navržena pro uchycení 2 šrouby M5/18mm (jsou součástí setu) do konstrukce stroje. Každá hlavice umožňuje nastavení laseru ve 3 osách včetně svícení pod sebe a kolmo nad sebe. Jsou tedy vykryty všechny myslitelné úhly. Komplet se dodává sestavený tak, jak je vyobrazeno na první úvodní fotografii. (mimo počet hlav, ty jsou uvedeny v názvu.)

Rozteč kotevních šroubů je je volitelná - lze ji přizpůsobit prostým zkrácením Al tyče na libovolnou vzdálenost (s přihlédnutím k hlavicím laserů a potřebné vůli pro nastavení laserů). 1 Hlavice potřebuje nejméně 5 cm hrazdy pro pohodlné nastavení laserů, za předpokladu, že lasery míří přibližně stejným směrem v rozsahu 35°. Složená hrazda s 30cm dlouhou odhalenou částí, s kotevními ABS díly, měří 39cm (22mm AL tyče je schováno v každé, z kotevních držáků). Doporučujeme si AL tyč zakrátit přímo na místě pilkou na míru.

Výška tyče u základního držáku na hrazdě (mimo zvýšenou hrazdu, která je příplatkovou položkou) je 25mm od paty ABS držáku ke středu AL tyče o průměru 20mm. Je to zároveň nejnižší možná výška u které je zachováno otáčení ABS hlavice kolem tyče v rozsahu 190°.

Upřesňující popis:

Vyobrazený držák lze po předchozí dohodě všelijak přizpůsobit. Trubičky na fotografiích jsou tubusy laserů 16/90mm. Chladiče jsou pro lasery s tubusem 16mm. Trubičky a chladiče na fotografiích k produktu nejsou v ceně držáku. Slouží jen pro lepší představu zákazníka co lze s držákem dělat.

Potřebujete-li jinou skladbu rozměrů hlavic, počet hlavic, nebo délku tyče, neváhejte nás kontaktovat. Rádi a ochotně vám vyjdeme vstříc.

Související položky:

Držák s utahovací kličkou - příplatková položka

Cena: 11 Kč (0,45 EUR)
(13,31 Kč včetně 21% DPH)
Dostupnost: skladem

ks   více

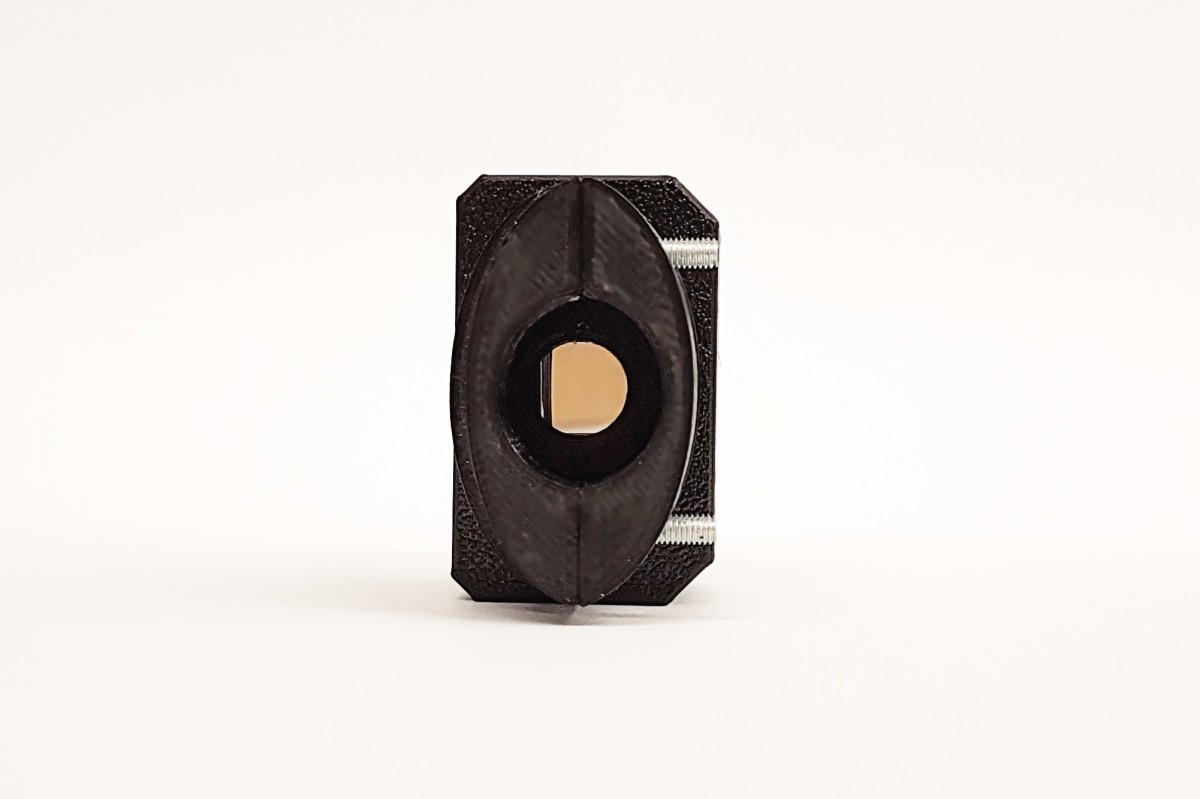

Tato položka umožňuje přidat do jakéhokoliv držáku utahování bez nástroje, tedy pomocí šroubu s oválnou kličkou. Hodi se na aplikace, kde je potřebná častá změna seřízení. Vhodné zejména pro držáky na hrazdě.

Zvýšená hrazda - příplatková položka

Cena: 315 Kč (12,95 EUR)
(381,15 Kč včetně 21% DPH)
Dostupnost: díly skladem
- vyberte -50mm75mm100mm125mmstyle="background:#ffcc00;" selected>* Výška hrazdy

ks   více

Tato položka umožňuje dokoupit držák na hrazdu se zvýšeným profilem. Základní držák má výšku tyče 25mm od paty držáku ke středu AL tyče o průměru 20mm. Je to zároveň nejnižší možná výška, u které je zachováno otáčení ABS hlavice kolem tyče v ...
