Držák na jekl čtyřosý - 1 hlava
Popis zboží:
Držák pro soustavu laserů s volitelným průměrem hlavice. Držák je vyroben z pevného PETG plastu moderní tiskovou metodou 3D tisku. Z PET se vyrábí například plastové lahve. Tento materiál je recyklovatelný. Veškeré plasty jsou vyztužené šrouby. Jekl je vyroben z čtvercové AL tyče 20x20mm, síla stěny 2mm (EN AW-6082 T6). Není eloxovaný.
Hrazda je navržena pro uchycení 2 šrouby M5/18mm (jsou součástí setu) do konstrukce stroje. Každá hlavice umožňuje nastavení laseru ve 3 osách včetně svícení částečně pod sebe. 4 osa je pohyb po hrazdě.
V ceně této položky je jekl 20x20mm do délky 50cm. Potřebujete-li delší lze jej přidat do košíku v příplatkové položce (níže) pak bude délka jeklu 50cm+délka připlacená.
Komplet se dodává sestavený tak, jak je vyobrazeno na první úvodní fotografii. Bez nalepeného metru k odměřování...tento není v ceně položky. Lze jej přikoupit jak s nalepením u nás nebo volně kdy si jej zákazník nalepí sám.
Zákazník si může vybrat zda na hlavičce která drží laser mají být inbus šrouby nebo utahovací klička pro utažení bez nástroje.
Rozteč kotevních šroubů je je volitelná - lze ji přizpůsobit prostým zkrácením Al tyče na libovolnou vzdálenost (s přihlédnutím k hlavicím laserů a potřebné vůli pro nastavení laserů). 1 Hlavice potřebuje nejméně 3 cm hrazdy pro pohodlné nastavení laserů. Složená hrazda s 30cm dlouhou odhalenou částí, s kotevními PETG díly, měří 39cm (22mm AL tyče je schováno v každém z kotevních držáků). Doporučujeme si AL tyč zakrátit přímo na místě pilkou na míru. Teprve až po instalaci na ni nalepit odměř-ovací pásmo.

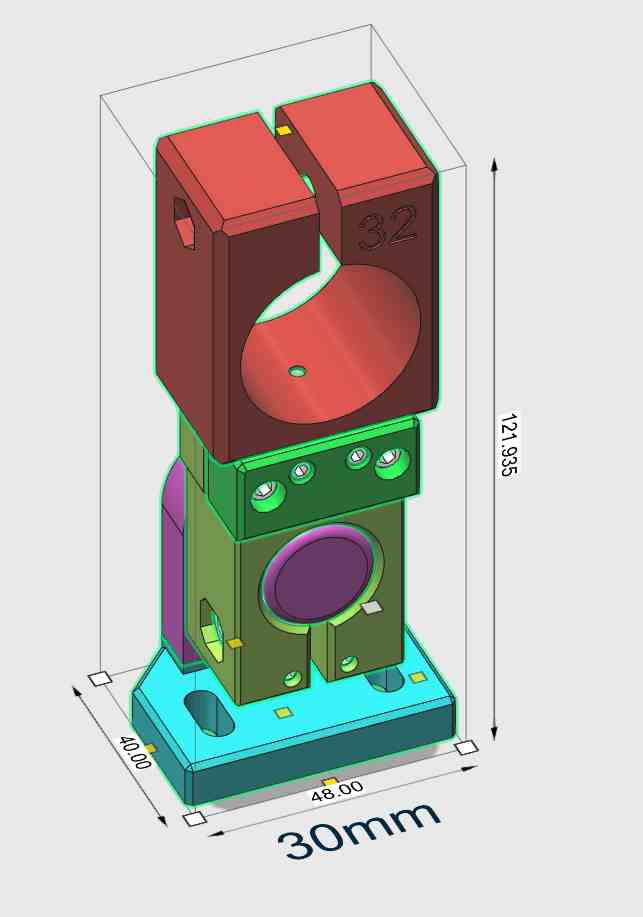

Výška tyče u základního držáku na hrazdě (mimo zvýšenou hrazdu, která je příplatkovou položkou) je 30mm od paty PETG držáku ke středu AL tyče o průměru 20mm. Je to zároveň nejnižší možná výška u které je zachováno pojíždění PETG hlavice na tyči .
Celková výška je se vztyčenou hlavicí 115.5mm
Upřesňující popis:
Potřebujete-li jinou skladbu rozměrů hlavic, počet hlavic, nebo délku tyče, neváhejte nás kontaktovat. Rádi a ochotně vám vyjdeme vstříc.
Související položky:
Držák je navržen pro uchycení na ...
Napište nám
Z naší nabídky |
|---|

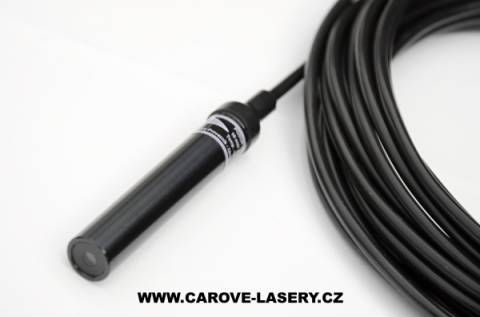

Červený čárový laser s kabelem a měničem na 4,5~42VDC - 25mW HT |
|
|
čárový laser 25mW s měničem na 4,5~42VDC s možností výběru délky kabelu. Doporučujeme sd... |
| 4001,00 Kč |

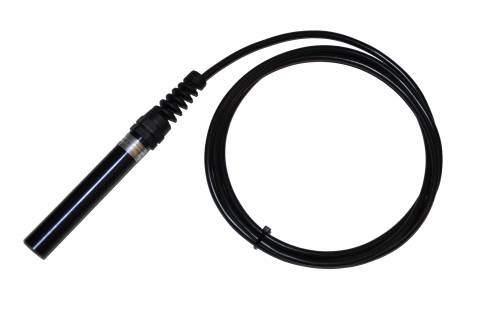

Červený bodový laser s kabelem a měničem na 4,5~42VDC - 3,5mW, 650nm |
|
|
Bodový laser s měničem na 4,5~42VDC s možností výběru délky kabelu. Doporučujeme zdělit ... |
| 1823,00 Kč |
Červený křížový laser IP68 s kabelem a měničem na 6-30V AC/DC - 1mW |
|
| Křížový laser 1mW s měničem na 6-30V AC/DC vodotěsný IP68 do 5m vodního sloupce a kabelem, délku kab... |
| 2016,00 Kč |
Červený čárový laser s kabelem a měničem na 4,5~42VDC - 10mW |
|
|
čárový laser 10mW s měničem na 4,5~42V/DC s možností výběru délky kabelu. Doporučujeme s... |
| 2531,00 Kč |
Nůžková hlavice |
|
|
Nůžková hlavice pro bodové lasery 5mW a 10mW Umožňuje vytvořit linku která není souměrná s oso... |
| 525,00 Kč |

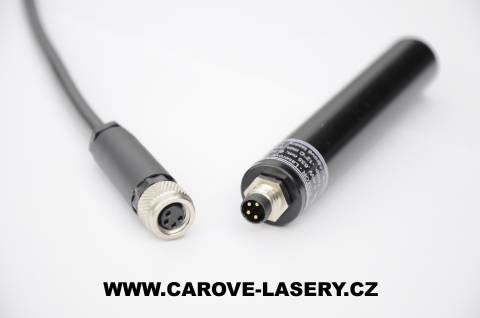

Červený bodový laser s kontektorem M12 a měničem na 4,5~42VDC - 3.5mW, 650nm |
|
