Držáky na hrazdě z PETG tříosé - 4 hlavy
Popis zboží:

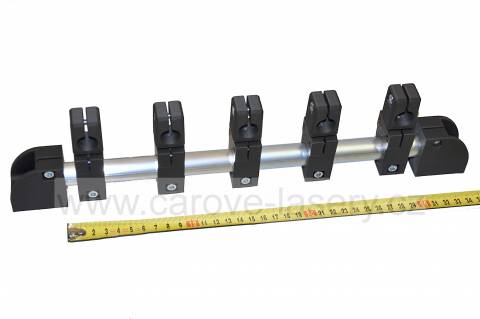

Držák pro soustavu laserů s volitelným průměrem hlavice. Držák je vyroben z pevného PETG plastu (volitelných barev) moderní tiskovou metodou 3D tisku. Z PET se vyrábí například plastové lahve. Tento materiál je recyklovatelný. Hrazda je vyrobena z kruhové AL tyče 20mm (EN AW-6082 T6). Není eloxovaná.
Hrazda je navržena pro uchycení 2 šrouby M5/18mm (jsou součástí setu) do konstrukce stroje. Každá hlavice umožňuje nastavení laseru ve 3 osách včetně svícení pod sebe a kolmo nad sebe. Jsou tedy vykryty všechny myslitelné úhly. Komplet se dodává sestavený tak, jak je vyobrazeno na první úvodní fotografii. (mimo počet hlav, ty jsou uvedeny v názvu).
Rozteč kotevních šroubů je je volitelná - lze ji přizpůsobit prostým zkrácením AL tyče na libovolnou vzdálenost (s přihlédnutím k hlavicím laserů a potřebné vůli pro nastavení laserů). 1 hlavice potřebuje nejméně 5 cm hrazdy pro pohodlné nastavení laserů, za předpokladu, že lasery míří přibližně stejným směrem v rozsahu 35°. Složená hrazda s 30cm dlouhou odhalenou částí,s kotevními ABS díly, měří 39cm (22mm AL tyče je schováno v každé, z kotevních držáků). Doporučujeme si AL tyč zakrátit přímo na místě pilkou na míru.
Výška tyče u základního držáku na hrazdě (mimo zvýšenou hrazdu, která je příplatkovou položkou) je 25mm od paty ABS držáku ke středu AL tyče o průměru 20mm. Je to zároveň nejnižší možná výška u které je zachováno otáčení ABS hlavice kolem tyče v rozsahu 190°.
Upřesňující popis:
Vyobrazený držák lze po předchozí dohodě všelijak přizpůsobit. Trubičky na fotografiích jsou tubusy laserů 16/90mm. Chladiče jsou pro lasery s tubusem 16mm. Trubičky a chladiče na fotografiích k produktu nejsou v ceně držáku. Slouží jen pro lepší představu zákazníka co lze s držákem dělat.
Potřebujete-li jinou skladbu rozměrů hlavic, počet hlavic, nebo délku tyče neváhejte nás kontaktovat. Rádi a ochotně vám vyjdeme vstříc.
Související položky:
Napište nám
Z naší nabídky | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Repas zelené diody - 15 mW HT s krycí optikou a vyčištěním laseru. | ||||||||||
![]() | ||||||||||
Repas laseru (u kusů které již nejsou v záruce) zahrnuje výměnu diody za nový stejný typ, Otestování... | ||||||||||
4043,00 Kč | ||||||||||
Magnetický držák z PETG 2 segmentový | ||||||||||
![]() | ||||||||||
Magnetický držák pro lasery. Držák je vyroben z pevného PETG plastu moderní tiskovou metodou 3D tisk... | ||||||||||
305,00 Kč | ||||||||||
Souosý Křížový laser 10mW červený s bateriovým napájením | ||||||||||
![]() | ||||||||||
Jedná se o přípravek vhodný pro ustavování obráběcích soustav v ose nějakého sklíčidla (například so... | ||||||||||
4095,00 Kč | ||||||||||

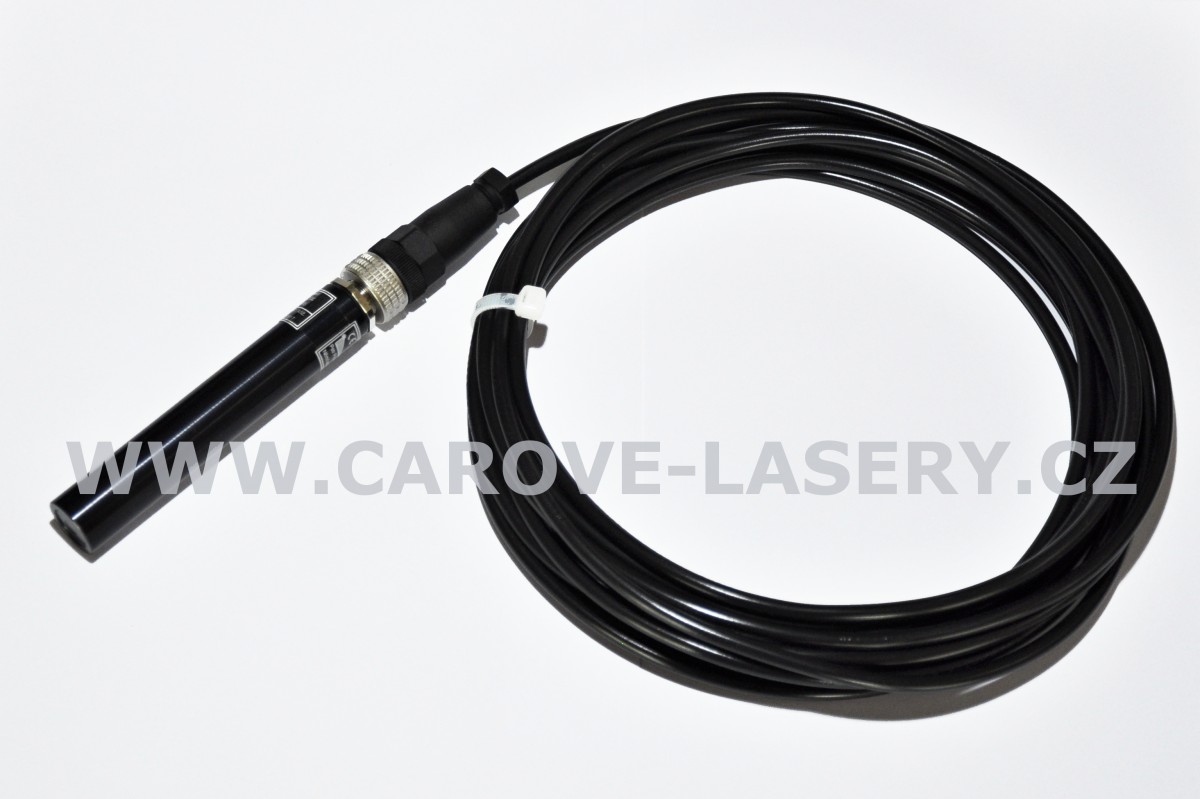

Červený křížový laser s kontektorem M12 a měničem na 4,5~42VDC stíněný kabel- 10mW | ||||||||||
![]() | ||||||||||
