7) Parametry laserového paprsku
Vyrábíme ale i běžně vyzařovací úhel (čárového laseru) 35°, 45°, 70°, 85°, 110° s cylindrickou optikou, nebo 5°, 20°, 36°, 45°, 60°, 90°, 120°, 160° s optikou vlnovcovou.
Můžeme vám nabídnout i různé netradiční světelné tvary, křížek, terč, různé rastry a jiné tvary s pomocí difrakčních optik.
Nasvítit materiál lze obvykle 3 způsoby, které představují trojůhelníky na obrázcích.
Pří svícení nad středem čárky vychází délky čar například takto:
úhel alfa - výška v - délka čáry a
45° - 1m - 82cm
70° - 1m - 140cm
80° - 1m - 167cm
110° - 1m - 285cm
115° - 1m - 313cm
Proč se nehonit za velkým vyzařovacím úhlem laseru.
Vždy je lepším řešením najít vhodné místo k upevnění laseru s menším úhlem vyzařování, než za každou cenu chtít laser s velkým vyzařovacím úhlem. Důvodem je Gausovské rozložení světelného výkonu laseru při použití cylindrické optiky. Ve středu je čára nejjasnější a ke krajům slábne. Čím větší je vyzařovací úhel, tím jsou kraje méně viditelné. Viz obrázek rozložení výkonu laseru při různých vyzařovacích úhlech. Nicméně, silné výhody cylindrické optiky jsou v hladkém paprsku bez zubaté struktury, které vytváří jiné optické členy (viz 9 odstavec). Vyjímku tovoří powellovy optiky které tento jev nemají tak silný, ale jejich cena je velmi vysoká. Nicméně i tyto jsme připraveni do našich laserů vložit.
Nechce se-li vám to počítat, zde máte přehlednou tabulku
tabulky pro některé případy osvitového trojúhelníku Aplikace na mobil nebo tablet pro výpočet vyzařovacího úhlu laseru (pro Android)
Vážení zákazníci,
máme pro vás aplikaci kterou si můžete sami po stažení z Google Play spočítat správné parametry vašeho laseru.
Napište nám
Z naší nabídky |
|---|

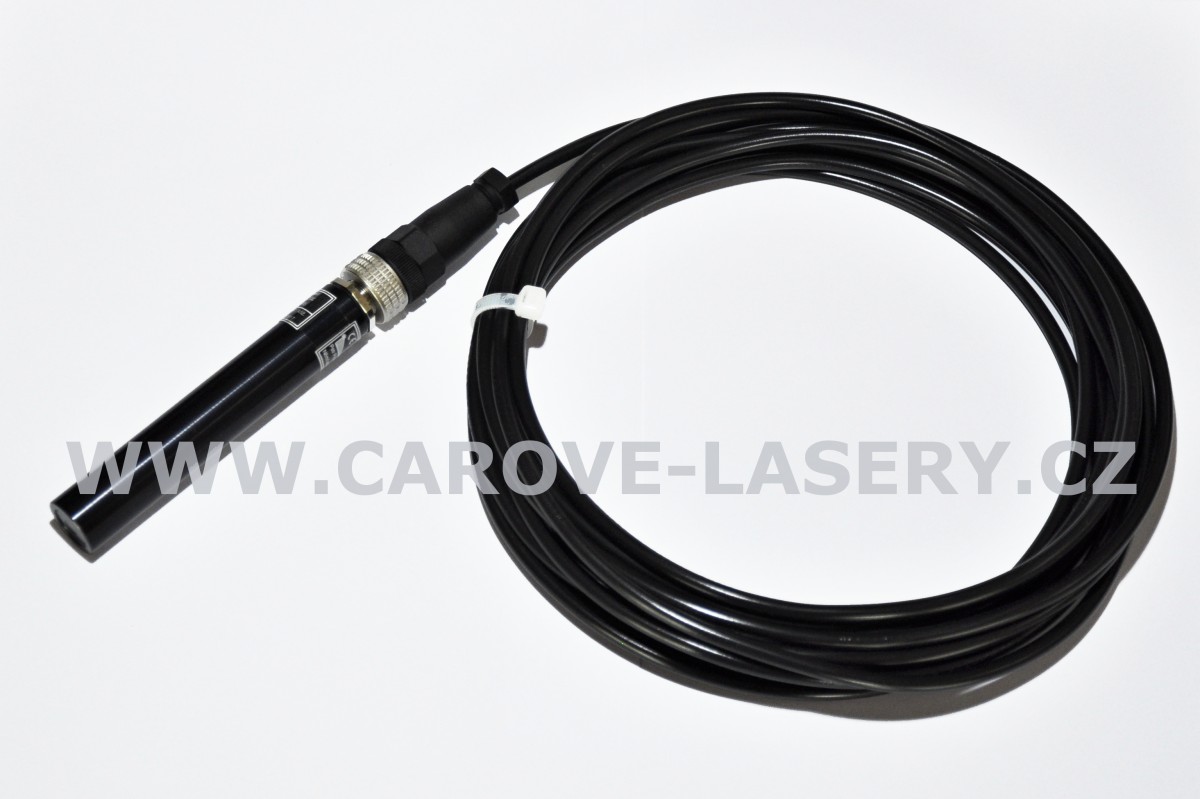

Červený křížový laser s kontektorem M12 a měničem na 6-30V AC/DC - 1mW |
|
