Vestavba laseru do vámi připraveného dílu

Vestavba laseru do vámi připraveného díluVážení zákazníci,
nyní jsme schopni pro vás vyrobit přípravek s laserem, který vám dodáme vestavěný do vašeho dílu.
Na obrázku je příklad, kdy jsme vestavěli maličký souosý laser do speciální trysky robota, který nanáší lepidlo po určené dráze. Protože při programování docházelo často k poškození kovové trysky, vyrobili jsme laser, který svíti na nanášecí dráhu a operátor může cestu programovat bezpečně z výšky podle laserové tečky. Laser musel být samozřejmě sousý a přiměřeně přesný.

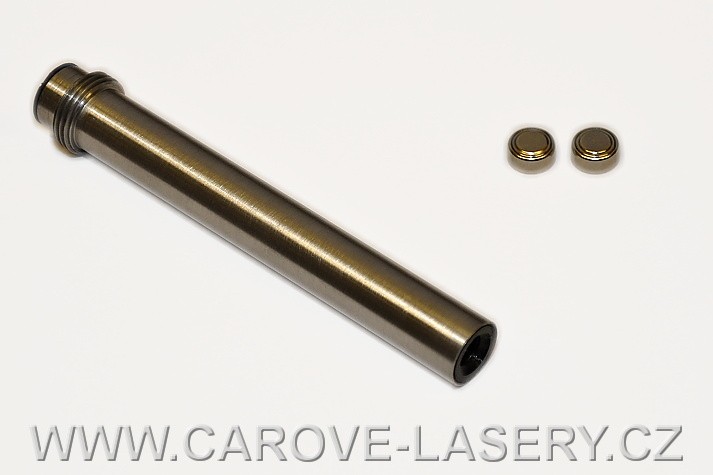

V tuto chvilí umíme bez většího problému vestavět laser na 2 baterie LR44 do prostoru trubičky 14mmx100mm (trubička musí mít otevřené oba konce). Laser se zapíná vsunutím baterií do pouzdra.
Baterie dokáží napájet 1mW bodový laser 650nm (červený) asi 8h bez přestávky.

Předpokladem je přesně vyrobený díl. Vnitřní povrch trubičky nesmí být pouze vrtaný ale i soustružený, a to na jedinném stroji, kde se vyrobí pokud možno při jediném upnutí celý kus. Povrchy s vysokou jakostí jsou žádoucí. Je to důležité pro přesnost souosého laseru. Jako příklad můžeme uvést problém, který nastal na tomto projektu - vnitřní průměr který byl napoprvé hrubý (vyvrtaný jen vrtákem a ten má obvykle "velkou" chybu) bylo nutné opravit na soustruhu na přijatelnou jakost pro vsunutí našeho přesného pouzdra s laserem. Vznikla tím další chyba, a to pouze 0,1mm. Bohužel při vychýlení pouzdra pouze jen o 0,1mm nastane to, že na 4m vzdálenosti je již stranová výchylka 4,1mm. Při rotaci laserová tečka opíše kružnici 8,2mm (za předpokladu že nepočítáme s průměrem bodu) a pokud připočteme i průměr tečky bude průměr kružnice i cca. 11mm. S naším pouzdrem dokážeme přesnost cca 0,3mm/1m vzdálenosti. Možná i lépe. Vše záleží na přesnosti dodaného dílu pro vestavbu.

Cena takové instalace jako je na obrázku se pohybuje od 2500,--kč bez DPH. Hodně bude záležet na vaší variantě dílu který nám dodáte. Lze samozřejmě domluvit výrobu tohoto dílu i u nás, ale pověřili bychom tím jinou firmu, která má v oboru kovoobrábění letité zkušenosti. Naše firma by instalovala jen laser.

pár dalších fotek vestavby

Další vestavba

3 vestavba

Z naší nabídky

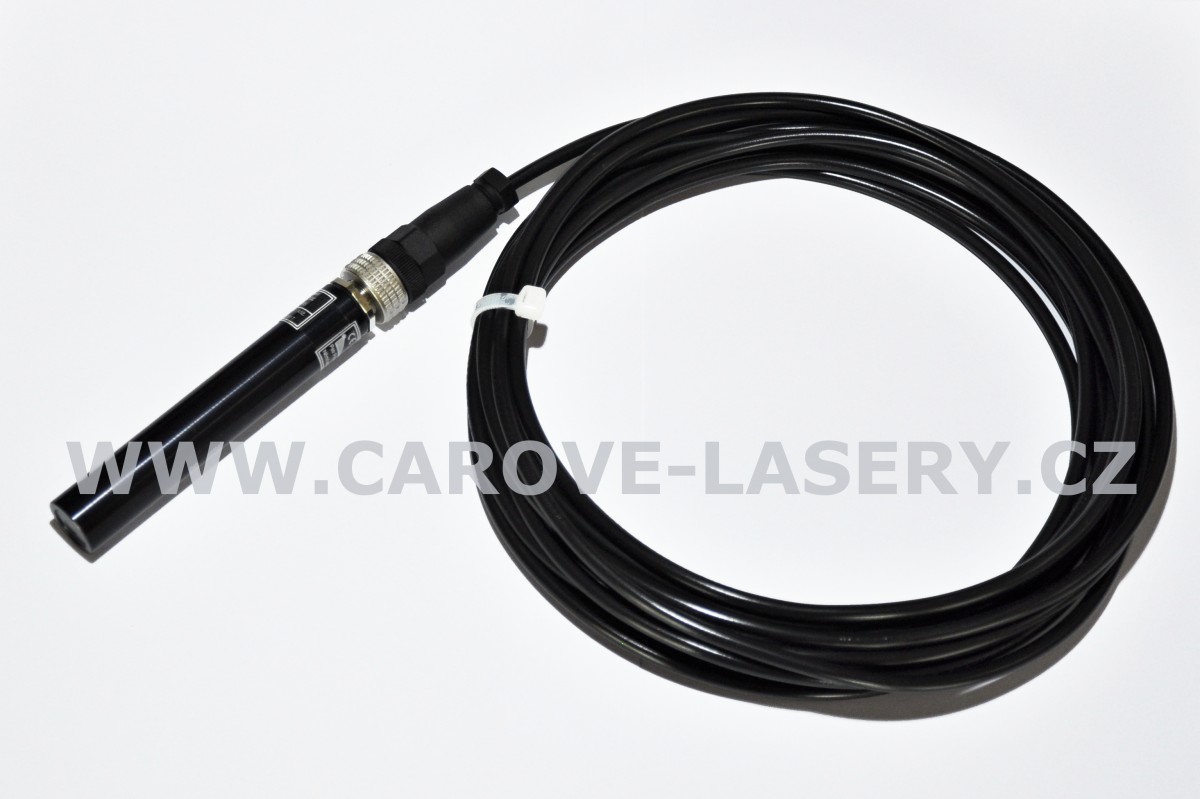

Červený bodový laser s kontektorem M12 a měničem na 6-30V AC/DC - 1mW
